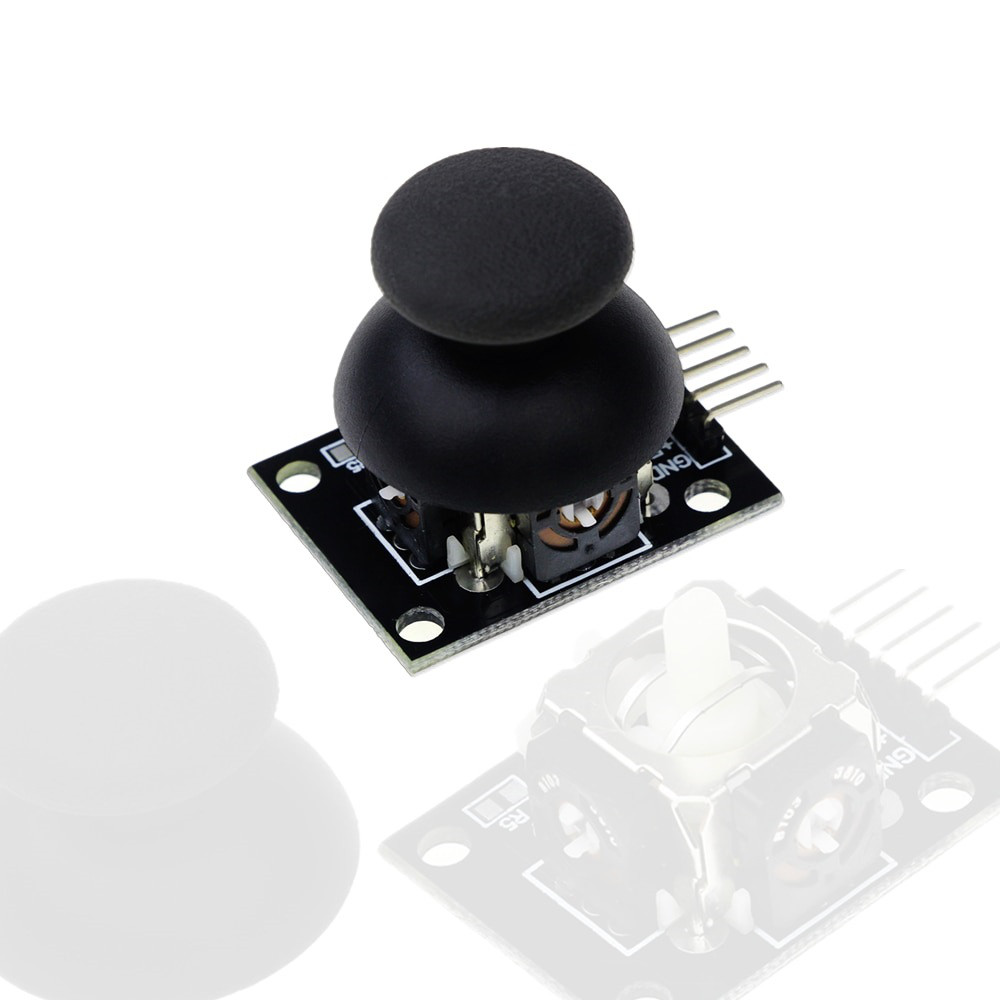

Джойстик KY-023 двоосьовий XY модуль
- Немає в наявності
- Оптом і в роздріб
- Код: 0436
28 ₴
Показати оптові ціниМінімальна сума замовлення на сайті — 500 ₴
Джойстик, маніпулятор, модуль керування може використовуватися для керування різними пристроями, роботами, моделями. Керування здійснюється за двома осями X, Y, на платі джойстика встановлені два потенціометри. Ґрунтуючись на їхніх показаннях, джойстик відстежує відхилення вліво, вправо, вгору, вниз і видає аналоговий сигнал від 0 до 1023. Вісь Z посаджена на кнопку та видає цифровий сигнал (вмик/вимк).
Позначення контактів:
+5V – напруга живлення;
VRy — передавання інформації про положення маніпулятора за віссю Y;
VRx — передавання інформації про положення маніпулятора за віссю X;
SW — передавання інформації про стан кнопки;
GND — загальне виведення.
Під час використання живлення номінальної напруги 5 В, на висновки VRy і VRx подається напруга по 2,5 В. Під час руху вгору/вправо напруги зростає до 5 В, у зворотний бік — напруга падає до 0 В.
| Основні атрибути | |
|---|---|
| Тип | Модуль |
