Осцилограф JYE Tech DSO138 200кГц 12біт портативний DC9В. Набір для збирання
- Немає в наявності
- Код: 0132
600 ₴
Набір для збирання осцилографа JYE Tech DSO138, що складається з відлагодженої плати на мікроконтролері ARM Cortex-M3 (STM32F103C8) з 2,4 дюйма TFT дисплеєм. Унаслідок складання Ви отримаєте простий і надійний осциллограф, за допомогою якого можна переглянути форму сигналу, частоту, період, ширину імпульсу та ін. Відбивається дані: Максимальні/Мінімальні/Середні/Пикові значення амплітуди електричних сигналів. Чудовий набір як для новачків, так і для досвідчених ентузіастів. Осцилограф має USB-роз'єм для під'єднання до комп'ютера.
Особливості:
Мікроконтролер: ARM Cortex-M3 STM32F103C8
Дисплей: 2.4-дюйма TFT
Можливість розширення можливостей: є
Регулювання зміщення сигналу: вертикальне
Синхронізація: ручна, автоматична та тригерна
Додаткові функції: заморожування зображення сигналу
Тестовий сигнал: меандр 1 Кгц
Функція запам'ятовування форми сигналу: є
Технічні характеристики:
Максимальна частота дискретизації: 1 MSPS
Точність: 12 бітів
Розмір буфера вибірки: 1024 байт
Аналогова смуга пропускання: 0-200 кГц
Вертикальна чутливість: 10 мВ/діл-5 В/діл
Вхідний опір: 1MΩ
Максимальна вхідна напруга: 50Vpp (дільник 1: 1), 400Vpp (дільник 10: 1)
Режими входу: відкритий, закритий, вимкнений
Діапазон розгортки: 10мкс/діл-50 сек/діл
Напруга живлення: 9 В постійного струму
Розмір друкованої плати: 117*76 мм
Розмір екрана: 52*40 мм

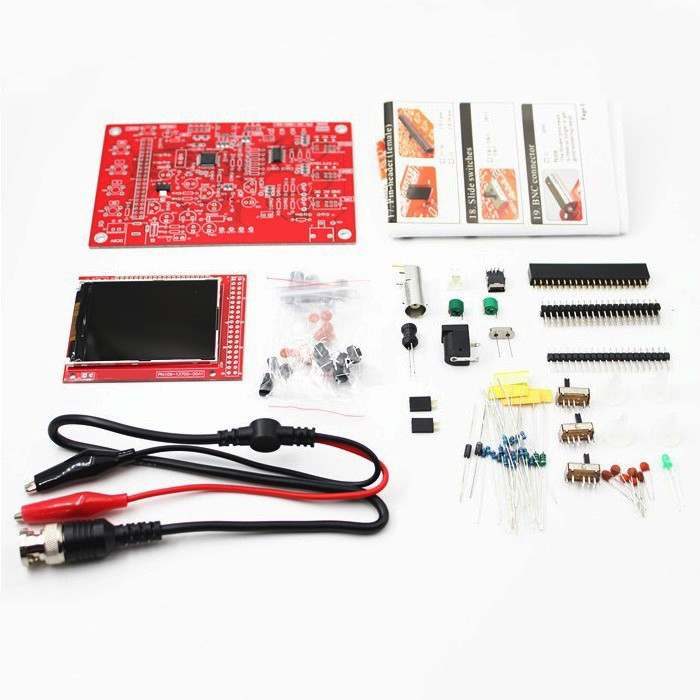

Комплектація
1. Набір для збирання Осцилографа DSO138 (СМД компоненти вже розпаяні)
2. Щупи з роз'ємами типу "крокодил".
3. Інструкції та схема.
| Основні | |
|---|---|
| Тип | Цифровий |
| Форм-фактор | Портативний |
| Смуга пропускання | 0.2 МГц |
| Напруга | 9 В |
| Стан | Новий |
| Виробник | ARM |
