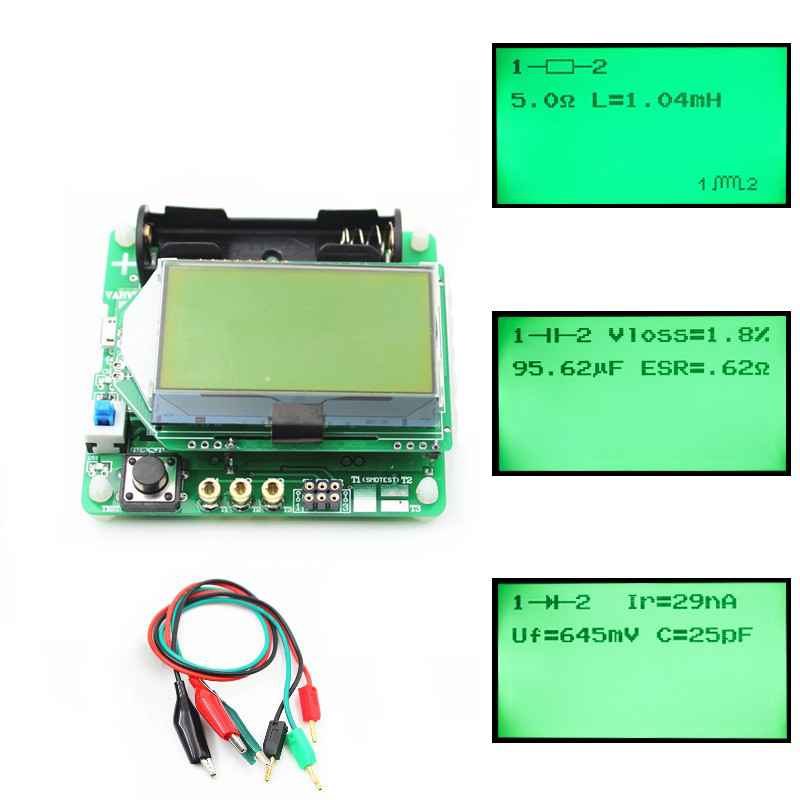

Тестер MG328 16МГц Рус. прошивка, вимірювач ESR, LCR, Частотомір, Генератор, ЩУПИ

Головні відмінності російської 16 МГц версії:

Прошивання останнього збирання в приладі:
  - Російська мова в меню.
  - Вимірювання кварцових резонаторів із частотою 1-13МГц.
  — 16МГц частота процесора, забезпечує кращу точність і швидкодію, порівнюючи з 8 МГц.
  - Показує більше параметрів компонентів, стабільні робота.
  — Безліч автоматичних режимів для вимірювань. Тестові контакти 1 і 3 під час під'єднання компонентів використовуються для входу в ці режими.
  - Вибір частот генератора від 0 Гц до 2 МГцбудь-яка кратність.
  - Оптимізація відображення параметрів та інші поліпшення.

Відмітні риси:
- Живлення від літієвої батареї 14500 (не входить до комплекту) заряджання батареї або живлення через МікроЮСБ.
- Щупи в комплекті.
- Великий яскравий дисплей.

Функції:
1) Генератор частот: меандр, частота від 0 Гц до 2 Мг (вихід сигналу на тестовому контакті 2)
2) Генератор ШИМ: меандр, частота 7,812 кГц або 15,624 кГц (залежить від прошивання)
   - заповнення від 0% до 100% ШІМ (вихід сигналу на тестовому контакті 2)
3) Частотомер: від 0-4 МГц, макс. роздільна здатність 0.0001 Гц, вхідна амплітуда до 5 В (вхід потрібно доп'ятити)

Показує розпилення компонентів, графічний малюнок:
1) Транзистори — Біполярні, польові.
2) Діоди.
3) Діодні складки.
4) Світлодіоди.
5) Тиристатори, Симістори — малопотужні.
6) Стабілізрони — напруга пробою до 4.5 В.
7) Опір (R) — 0...50 МОм, макс. резображення 0.01 Ом.
8) Конденсатори:
   - Ємність (C) — 0...100000 мкФ, макс. роздільна здатність 0.01 пФ;
   - ESR макс. роздільна здатність 0.01 Ом;
   - Вимірювання втрат Vloss (%)
9) Індуктивність (L): 10 мкГн - 20 Гн, макс. роздільна здатність 0.01 мГн;
   - Резонансний метод 0.1 МкГн — 2 мГн, макс. роздільна здатність 0.01мкГн.

У меню можна вибрати такі функції:
1. Транзистор Тест - Перехід у звичайний режим роботи.
2. Частотомер - Вимірювання частоти сигналу, під'єднаного до контактів плати GND і F-IN (до 2 МГц, до 5 В амплітуда)
3. f-Генератор - Генератор імпульсів різної частоти (0-2МГц)
4. 10-bit PWM - Виводяться імпульси прямокутної форми з регульованою сквагою.
5. C+ESR - Безперервне вимірювання місткості та ESR під'єднаних конденсаторів, буде запущений автоматично, якщо цей компонент поставити в контакт 1 і 3.
6. RL - Безперервне вимірювання опору та котушок, буде запущений автоматично, якщо цей компонент поставити в контакт 1 і 3.
7. C - Безперервне вимірювання ємності конденсаторів, без вимірювання ESR відбувається швидше.
8. C(uf) корекція - Видимо налаштування вимірювання місткості, в %.
9. Режим самотеста - Запуск самотестування й калібрування.
10. Вольтметр - Вимірювання вхідної напруги (0-50 В, вхід потрібно допаяти, на тестові контакти більш ніж 5 В подавати не можна)
11. Контрастність - Зміна контрастності відбувається від більшого значення до меншого та зациклено, якщо зображення зникло, продовжуйте змінювати поки контрастність не перейде на максимальний рівень.
12. Інформація про ТТ - Виведення інформації про тестер, ПЗ.
13. Вимкнути - Примусове вимикання приладу. Прилад має автовимкнення, активно він не у всіх режимах.
